August 13th, 2013

Дачное: карманный радиоприемник с mp3 плеером и кухонные весы.

Для приятного и полезного времяпрепровождения на даче были приобретены две вещицы:

T-205 Stylish HiFi Digital Multimedia Speaker Portable Loudspeaker Music Player Support TF Card (White) USD 10.16



WH-B05 Portable Electronic Digital Kitchen Scale(5KG-1G)-White USD 9.31

[Spoiler (click to open)]
Часть первая. Радиоприемник T-205.
И так первая вещь для приятного времяпрепровождения - радиоприемник T-205 с MP3 плеером. Получен в июне и за это время только одни положительные эмоции. В основном используется для прослушивания аудиокниг на кухне.

Внешний вид.

Белого цвета корпус (на выбор можно приобрести также черный и синий), один динамик, на фронтальной стороне расположены кнопки управления и дисплей, а также имеется наручный ремешок.

На фото радиоприемник T-205 в режиме работы радио  - на дисплее значок FM  и частота радиостанции 100.6.
Размеры 12,5 x 7.0 x 3.0 см позволяют ему поместиться в карман. Если же он не поместился, то есть крепление на пояс  с тыльной стороны корпуса. Крепление съемное - под ним крышка батарейного отсека в котором находится батарея BL-5C.

Батарея "стандартная", в том смысле, что  литий-ионный аккумулятор Nokia BL-5C от широкого ряда, популярных в прошлом, телефонов Nokia можно встретить во многих китайских аппаратах. Емкость данного аккумулятора 850 мАч, а в продаже можно найти и по 1050 мАч (насколько они реальны я не знаю).


На верхней стороне расположены USB порт, слот для карты памяти microSD и выключатель. В грань между верхней стороной и тыльной стороной утоплена телескопическая антенна.

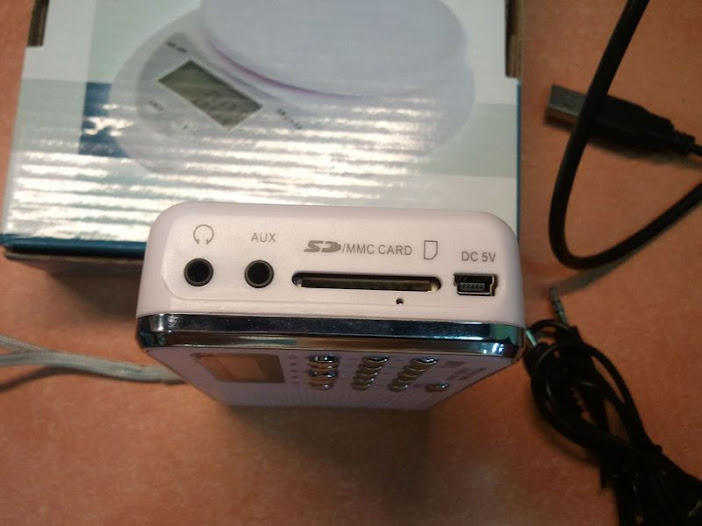

В правой стороне корпуса расположены:

  • гнездо для наушников,

  • гнездо аудиовхода,

  • слот для карты памяти SD,

  • гнездо mini USB для подключению к компьютеру и/или подзарядки батареи.

На фото под слотом для карты памяти SD отверстие - за ним красный светодиод, горящий при подключении по USB.

Функционал.
Радиоприемник T-205 может работать, собственно,

  • как радиоприемник FM в диапазоне 88-108MHz,

  • как MP3/WMA плеер (проверял только с MP3 ),

  • как громкая монофоническая колонка для телефона, ноутбука, планшета или иного устройства с обычным гнездом 3,5мм аудиовыхода,

  • как USB звуковая карта, (функции нет в официальном описании, об этом ниже)

  • как кардридер microSD, SD.

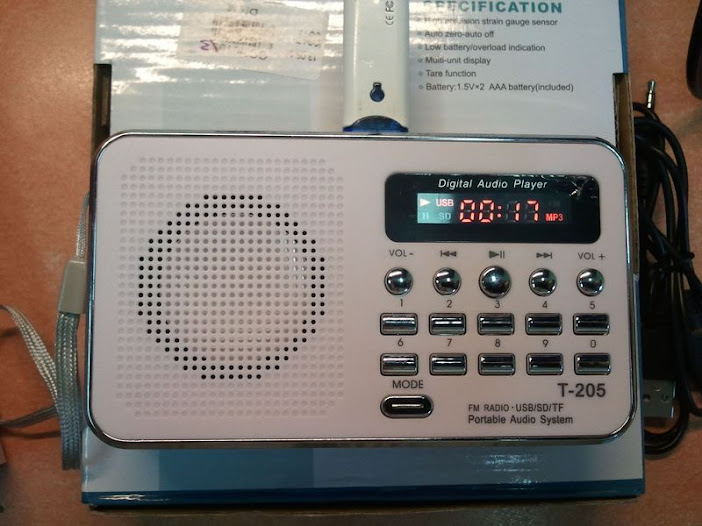

Переключение режимов работы FM-MP3 происходит или автоматически или по нажатию кнопки MODE. На фото режим проигрывания с USB Flash Drive - на дисплее горит значок USB с стрелкой слева информирующий об источнике и значок MP3 справа информирует о формате/режиме работы. В этот режим радиоприемник может переключиться автоматически при подключении флешки в разъем. Или в ручную, если она там уже стояла.

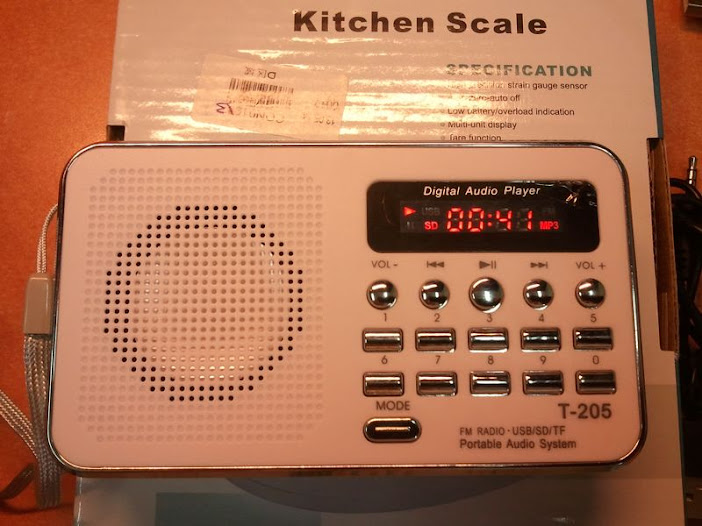

На дисплее горит значок SD с стрелкой слева - воспроизведение файлов идет с слота microSD.

В режиме радио, кроме использующихся во всех режимах 5 кнопок верхнего ряда( Громкость +/-, Next/Prev.  Play/Pause), для радио используются 10 прямоугольных кнопок в двух рядах ниже - предварительно настроенные станции. Радиоприемник очень чувствительный, без развернутой антенны чисто и без шипения ловил все радиостанции из полуподвального помещения.

В режиме MP3  прямоугольные кнопки используются для выбора файла - необходимо быстро набрать двухзначный порядковый номер файла: 01-99. Порядок нумерации файлов похоже по порядку их записи на носитель. Ранее записанные файлы имеют меньший номер. Действует и перемотка в файле - удержанием кнопки Next или Prev.  После выключения/включения - воспроизводит последний файл с места, где произошло выключение. Очень и очень удобно для прослушивания аудио-книг.

Для реализации других функций в комплекте два кабеля:

Аудио кабель (вверху) и miniUSB (внизу). USB кабель типа "чтобы было" - короткий, тонкий, потому пользуюсь нормальным 1,5-метровым кабелем с ферритовыми фильтрами - PC стоит на полу.

Подключаю  радиоприемник к компьютеру, определяется ряд новых устройств:

Зачем так много я не понял. По окончании установки драйверов я наблюдаю  новый диск - кардридер:

В это время на дисплее горит слово USB:

Справа, над слотом для карты памяти SD, горит красный светодиод - это он подсвечивает белый пластик. Горит всегда, к сожалению отсутствует индикация окончания заряда аккумулятора.

Кардридер медленный. Чего еще хотеть от универсального устройства?

Ну, крайне медленный :) 512 КБ/с.

К моему удивлению аппарат работает как USB-Audio карта . Ни слова в описании. А Audio output function я отнес к наличию AUX входа.  Проверено в Winamp, одновременно доступна функция кардридера - воспроизводил на звуковую карту файлы, с его же карты памяти.

Пока руки не дошли попробовать прикрутить эту звуковую карту AC209N к Android MiniX H24. Интересно использовать его для online radio, не включая акустику или телевизор. Сходу никак звуковая карта не заработала, в  интернет ничего по аудиоустройствам с такими VID&PID пока не нашлось. Отложено на потом.

По остальным определившимся устройствам ничего сказать не могу - для меня это пока загадка.

Внутреннее устройство.
Посмотрим теперь, что же у него внутри. Для этого откручиваем четыре маленьких шурупа (один под  крышкой батарейного отсека).
Ниже снимок аналогичного по функционалу радиоприемника-плеера, что можно приобрести offline за в два раза большую стоимость. Вещь намного менее качественная, с проводами припаянными без флюса, с неотмытой платой. Корпус - чемодан из ДВП, обклеенный пленкой. Мрак.


В противоположность этому, к описываемому радиоприемнику на самом деле придраться не к чему. Качественное литье пластика - без дефектов, трещин и т.п. что можно  встретить в дешевых аппаратах. Пластик гладкий и приятный на ощупь. Наручный ремешок крепится к внушительному прочному столбику.
Пайка аккуратная, без остатков флюса или торчащих проводов. На этой стороне только кнопки, дисплей и microSD слот. Динамик маркирован: 4 Ом 3 Ватт. Я сомневаюсь в 3 Ватт, но внешне и по громкости он соответствует советскому 0,5 Ватт динамику. Орет очень громко и чисто, без искажений.  При уровне "16" соответствует обычному разговору, а при "20" просят сделать тише. Максимальный уровень "32".

Далее откручиваю и поднимаю плату.

Электроника представлена моно аудиоусилителем (8002 {он же CM8600 - у ATLANFA они постоянно сгорают} выдает на 4Ом нагрузку 3Вт мощности по даташиту),  микросхемой ПЗУ,  где хранится запомненные радиостанции и последний воспроизводимый файл, микросхемой радиоприемника   и неизвестным мне микроконтроллером, маркированным символом \pi. Datasheet не удалось найти. Все припаяно аккуратно, чистенько, ничего не отваливается.

Итого: Товар высоко качества. Из минусов только отсутствие инструкции (всё пришлось находить самому методом научного тыка :) ), дешевый кабель, и отсутствие индикации окончания заряда, что в общем то просто придирки. Рекомендуется для прослушивания аудиокниг, радиоспектаклей.
The End первой части.

Часть вторая. Весы.
Весы не стал рассматривать в отдельной записи. Весы как весы.
Инструкция:



Результат проверки:
Откалибровать и убрать ошибку не удалось. Что  для меня не важно и такая погрешность допустима. Батарейки в комплекте.
The End :)
